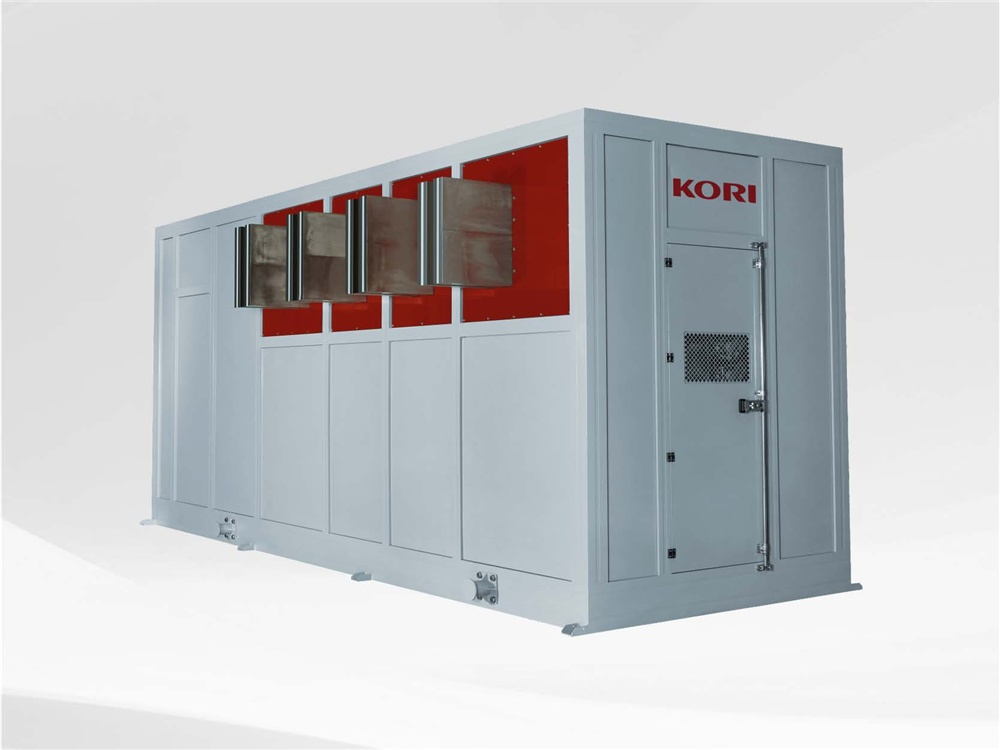

户外式一体化整流柜

用途

广泛应用于化工、冶炼、能源、交通、造纸、制氢、石油、矿山、军工、科研等行业，为负载提供大功率直流电源。

设计

全铝合金或不锈钢切磁处理的碳钢柜体，利用铝合金或不锈钢的不导磁性，有效防止涡电流引起的柜体局部过热。

一体化设计，集成了整流柜、控制柜、配电柜、直流刀开关、纯水冷却器，节省设备安装空间，方便现场安装调试。

全密封设计，隔绝导电尘和腐蚀气体、提高整流设备的安全性和使用寿命。

空气冷却及保温层设计，使设备不受外部环境温度影响，柜内维持恒温、恒湿状态，整流柜可户外使用，无需厂房。

完备的保护措施，实时监测柜内空气温度、湿度、水温、水压、水流量、水泄漏、风量、元件温度等，现场无需巡视。

产品特点

柜体采用全数控加工，整体喷塑或喷漆，外形美观，耐腐蚀性强；

元件压装采用均衡固定受力的典型设计，双重绝缘；

柜内所有导电母排搭接处均铣面处理，粗糙度优于Ral.6，平面度优于25μm，接触电阻小，电能损耗小。

技术参数

最大输出直流电压：2000 V

最大输出直流电流：150 kA

安装方式：户内、户外

主电路型式：三相桥、双反星

整流元件：晶闸管、二极管

同臂元件电流不平均系数：<0.15

单柜脉波数：6、12、24脉波（多台整流柜配合整流变压器移相可构成等效36、48、60、72脉波）

冷却方式：水-水、水-风

防护等级：IP20~IP55
